視覺功能檢測設備檢測方塊磁外觀方案

作者 : 思普泰克智能制造發布時間 : 2022-10-17 瀏覽 : 259 次
注明：視覺功能檢測設備檢測以上項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容：
       產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢 備注
1 破損 正光檢測 可檢

2



3




4 毛邊
 		 不可檢 無明顯特征

注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

二、設備組成及主要機構

設備型號：SP-T300標準檢測設備          外形尺寸：900*800*1850mm
         組成部件清單：
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 Barsler工業相機 6套
5 相機調節模組 SIPOTEK定制 6套
6 工業鏡頭 FA高清光學工業鏡頭 6套
7 光源 定制光學自適應光源 4套
8 檢測平臺 專業光學玻璃載臺 1套
9 伺服電機 松下·PANASONIC 1套
10 控制系統 SIPOTEK定制 1套
11 PLC運動協作 松下·PANASONIC 1套

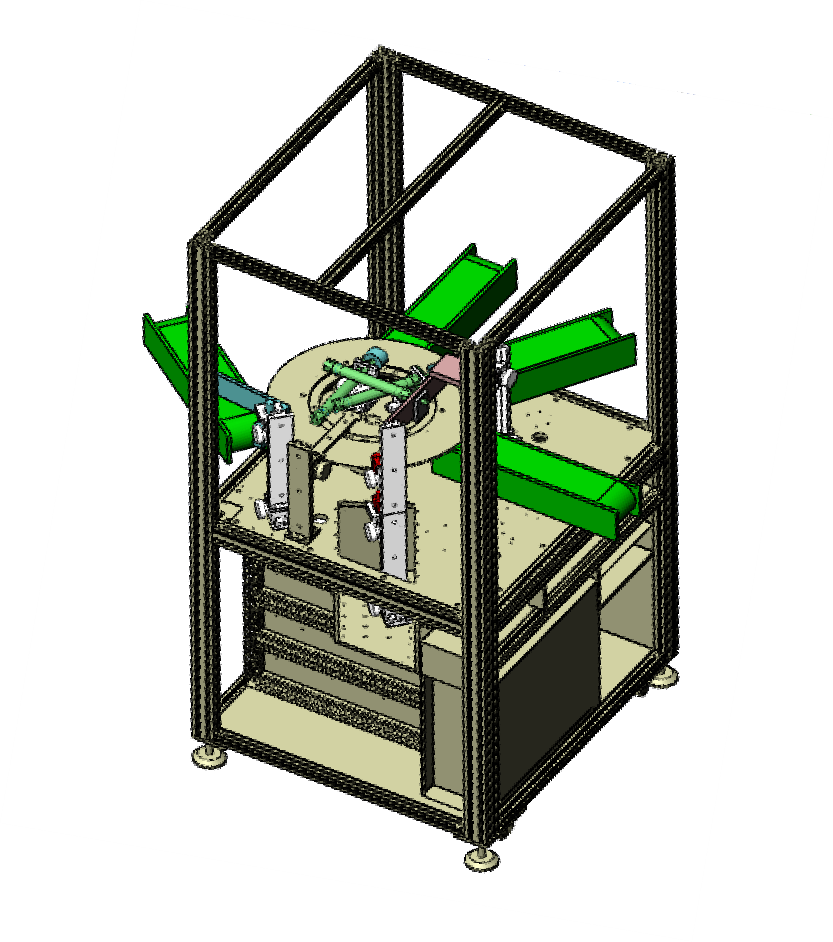

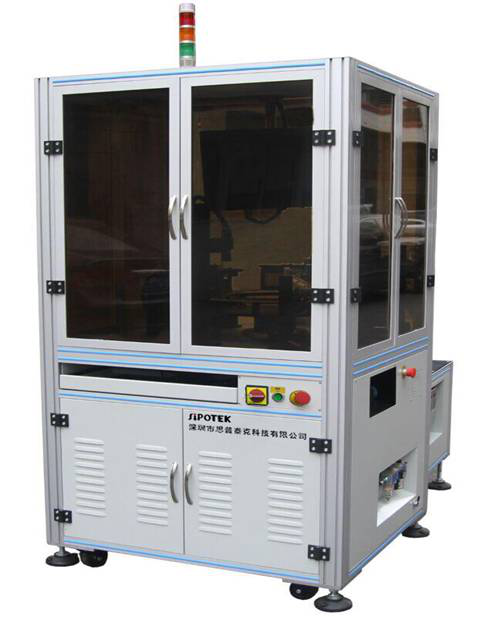

設備外觀3D立體圖
視覺功能檢測設備視覺功能檢測設備

樣件測試圖片:

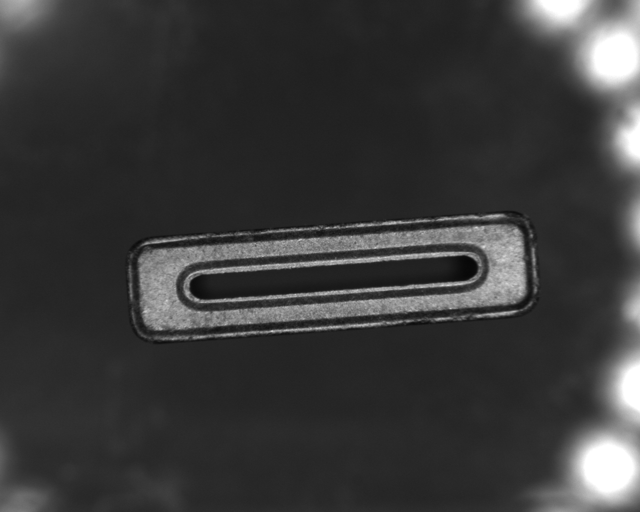

    底部正光檢測原圖：

視覺功能檢測設備

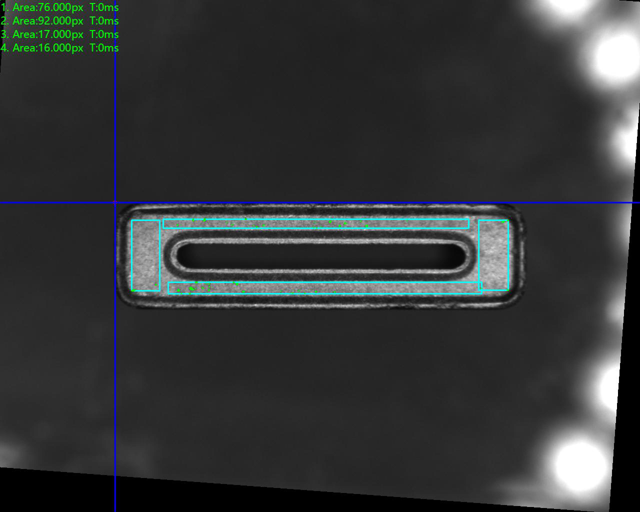

底部正光檢測良品分析圖：OK

視覺功能檢測設備

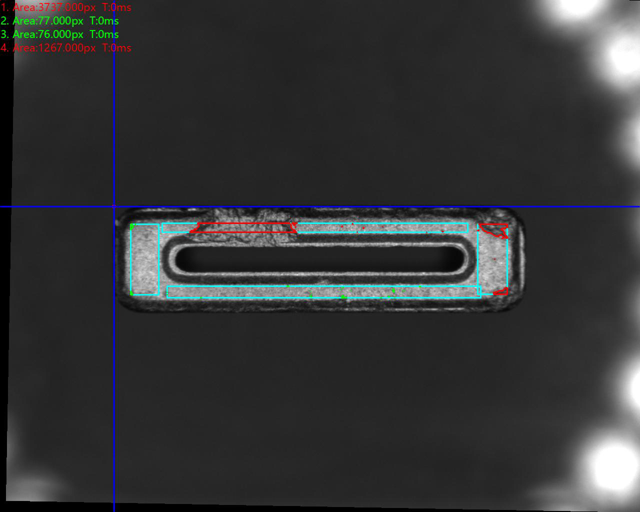

底部正光檢測不良品分析圖：NG         不良原因：破損         評估結果：可檢

視覺功能檢測設備

頂部正光檢測不良品分析圖：NG         不良原因：破損         評估結果：可檢

視覺功能檢測設備

側面正光檢測不良品分析圖：NG         不良原因：破損         評估結果：可檢

視覺功能檢測設備

反側面正光檢測不良品分析圖：NG         不良原因：破損         評估結果：可檢

視覺功能檢測設備
